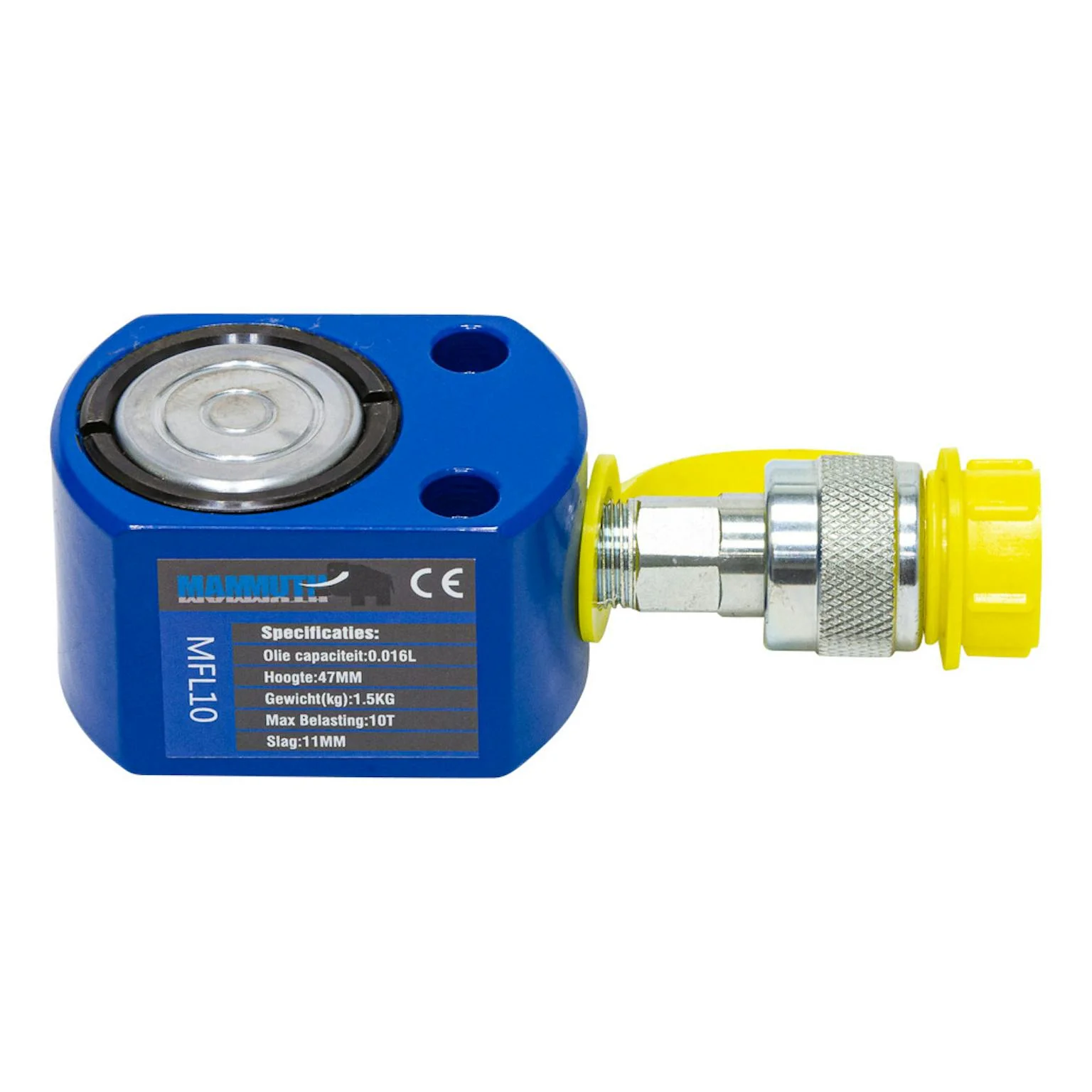

Platte cilinder

Deze cilinder is handig te gebruiken in krappe ruimten.

Het oppervlak van de plunjer is afgewerkt met een chromen plaat.

tonnage = 10 ton

• slag = 11mm
• werkzaam cilinder oppervlak = 11,3cm^2
• olie capaciteit = 0,016 L
• hoogte van product = 47mm
• uitgeschoven hoogte = 58mm
• buiten diameter = 81x56mm
• draagvlak diameter = 43mm
• plunjer diameter = 38mm
• draad voor olie input = 3/8''-19
• hoogte van de bovenste dop = 2mm
• max. druk = 700bar
