Dubbelwerkende cilinders

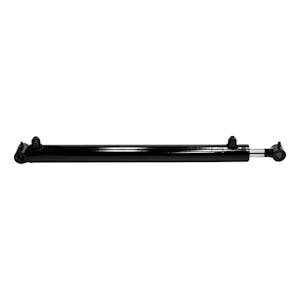

Dubbelwerkende cilinder voor duwen en trekken

Een dubbelwerkende cilinder is geschikt wanneer je een beweging in beide richtingen hydraulisch wilt aandrijven. Je gebruikt oliedruk om de zuigerstang uit te schuiven én weer in te trekken. Dat kan praktisch zijn bij machines en werktuigen waarbij zowel duwkracht als trekkracht nodig is. Hydrauliek en pneumatiek zijn verschillende aandrijftechnieken. Een hydraulische cilinder werkt met vloeistofdruk; een pneumatische cilinder gebruikt perslucht. Je hoeft een hydraulisch systeem daarom niet met perslucht aan te vullen om een dubbelwerkende beweging te krijgen. De cilinder, pomp en besturing moeten samen geschikt zijn voor de gewenste werking.

Hoe werkt de aandrijving?

Een dubbelwerkende hydraulische cilinder heeft aansluitingen aan beide zijden van de zuiger. Via een stuurventiel wordt olie naar de ene zijde gevoerd, terwijl de olie aan de andere zijde kan terugstromen. Door de stromingsrichting te veranderen, schuift de zuigerstang uit of in.

De cilinder bestaat onder andere uit een cilinderbuis, zuiger, zuigerstang en afdichtingen. De afdichtingen helpen om de druk binnen het systeem te houden. De geleiding ondersteunt de beweging van de zuigerstang. Hoe snel de cilinder beweegt, hangt onder meer af van de oliestroom en de cilinderafmetingen. De beschikbare kracht hangt samen met de druk en het effectieve zuigeroppervlak. Bij een uitvoering met één zuigerstang is de trekkracht doorgaans lager dan de duwkracht, doordat de stang aan één zijde ruimte inneemt.

Welke dubbelwerkende cilinder past bij je toepassing?

Begin bij de beweging die je wilt uitvoeren. Hoe ver moet de zuigerstang bewegen en hoeveel kracht is daarvoor nodig? Controleer vervolgens of de cilinder in zowel ingeschoven als uitgeschoven toestand binnen de beschikbare ruimte past. Bij Kippers Rijssen vind je uitvoeringen met verschillende boringdiameters en slaglengtes. Het aanbod bevat bijvoorbeeld modellen met een slag van 203,2 mm en boringen van 38,1 of 50,8 mm. Een grotere boring en een langere slag hebben ieder een andere invloed op de toepassing.

Let bij je keuze op:

• Slaglengte: de afstand waarover de zuigerstang beweegt.
• Duw- en trekkracht: de beschikbare kracht in beide bewegingsrichtingen.
• Werkdruk: de toegestane druk voor de betreffende uitvoering.
• Inbouwmaten: de lengte en benodigde ruimte voor de volledige beweging.
• Bevestiging en aansluitingen: de geschiktheid voor je machine en hydraulische systeem.

Vergelijk ook andere hydraulische cilinders wanneer je wilt beoordelen welke werking bij je werkzaamheden past.

Pomp en besturing op elkaar afstemmen

Voor een goed werkende opstelling heb je meer nodig dan alleen een cilinder. De pomp moet de benodigde druk en oliestroom kunnen leveren. Daarnaast moet het stuurventiel geschikt zijn om beide zijden van de cilinder aan te sturen. Controleer ook de slangen, koppelingen en het beschikbare olievolume. Alle onderdelen moeten passen bij de werkdruk en de vereiste werking. Een pomp die geschikt is voor een enkelwerkende cilinder kan niet automatisch een dubbelwerkende uitvoering bedienen. Bij Kippers Rijssen kun je onder andere hydraulische handpompen en hydraulische voetpompen bekijken. Laat vooraf beoordelen of een uitvoering geschikt is voor jouw cilinder en de benodigde besturing.

Gecontroleerd bewegen en onderhouden

Aandrijving in twee richtingen geeft je controle over het uitschuiven en intrekken. Hoe nauwkeurig je kunt bewegen of stoppen, hangt echter ook af van de besturing, belasting en overige onderdelen van het systeem. Een dubbelwerkende cilinder houdt een last niet vanzelf langdurig op dezelfde positie.

Controleer de benodigde voorzieningen wanneer een last op hoogte of in een vaste stand moet blijven. Afhankelijk van de toepassing kunnen aanvullende beveiligingen of mechanische ondersteuning nodig zijn. Houd de zuigerstang schoon en controleer aansluitingen en afdichtingen op lekkage. Voorkom ongewenste zijdelingse belasting en volg de montage- en onderhoudsinstructies. Maak het systeem drukloos voordat je aansluitingen losneemt of onderhoud uitvoert.

Dubbelwerkende cilinder kopen bij Kippers Rijssen

Vergelijk de beschikbare modellen op slaglengte, boring, kracht en inbouwmaten. Bekijk per uitvoering de productspecificaties, leveringsomvang en actuele beschikbaarheid. Twijfel je over de juiste combinatie? Neem dan contact op met Kippers Rijssen of bezoek de showroom. Geef aan welke beweging je wilt maken, welke belasting daarbij optreedt en welke pomp en besturing je gebruikt. Zo kun je gericht een passende cilinder kiezen.
